高压ZW32真空断路器产品概述：

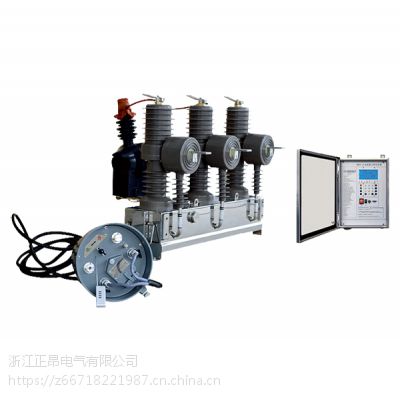

      ZW32-12户外高压柱上真空断路器适用于三相交流50Hz，额定电压12KV及以下的电力配电系统，主要用于开断关合线路的负荷电流、过载电流及短路电流，也可作为农网和小型电力系统的分段开关，是城网农网无油化改造的升级换代产品。具有体积小，重量轻，防凝露、免维护等特点，能适应较低恶劣的气候条件和污秽环境。





高压ZW32真空断路器结构特点：



   该断路器由三相支住、机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树固体或硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等优点；采用小型化弹簧操动机构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高；电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。





高压ZW32真空断路器环境使用条件：





1、海拔高度不超过2000米；

2、周围空气温度：-45℃~+65℃；日温差：日变化25℃；

3、风速不大于35m/s；

4、无易燃、baozha危险、化学腐蚀及剧烈震动的场所。





高压ZW32真空断路器安装使用与维护：





3.1 开箱后应检查柱上断路器绝缘罩有无损坏，产品铭牌、合格证是否与实物相符。

3.2 柱上断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合分闸方式进行试操作，以检查各项指标是否正确。

3.3 断路器可以分单杆架设，也可双杆架设（如图二、三、四、五所示）。

3.4 本柱上断路器因其***设计结构确保用户在使用中长期免维护。

3.5 用户不得随意更换使用与原型号规格不一致的电器元件。

3.6 操作人员应初步了解机构的性能及安装调整、维护知识，对运行中问题应予以记录，必要时可

序号 项目 单位 数值







高压ZW32真空断路器动作原理

6.1 手动机构动作原理

合闸操作：先拉动储能手柄进行储能，所施操作力矩由小变大，当合闸弹簧过中瞬时，合闸弹簧释放能量，促使储能系统逆时针旋转并带动拐臂转动，带动传动轴使断路器合闸，同时分闸拐臂扣住分闸半轴，使断路器处于合闸状态；机构在合闸状态下，凸轮与转动轴套脱离，机构不能再次合闸。

分闸操作：断路器合闸后，拉动分闸手柄或当线路电流超过防涌流装置的设定值时过流线圈被驱动，均使分闸半轴转动，分闸拐臂解扣，传动杆在分闸弹簧的带动下使断路器分闸。

6.2 电动机构动作原理

储能操作：拉动储能手柄，或储能电机转动，在传动齿轮的带动下使凸轮转动，合闸弹簧被逐渐拉长，当弹簧过中后，凸轮由定位件保持不再转动，断路器处于准备合闸状态；同时凸轮与传动轴脱离，使机构不能再次储能。

合闸操作：储能完毕后，拉动手动合闸手柄或给合闸线圈施加电压，使合闸半轴转动，合闸拐臂与合闸半轴解扣，合闸弹簧释放能量，带动传动轴使断路器合闸，同时分闸弹簧被储能。机构在合闸状态下，再进行储能操作，合闸弹簧再次被拉长，弹簧过中后，合闸半轴被联锁装置扣住，避免机构误合闸。在合闸已储能状态，机构处于重合闸状态，可实现“O-0.3S-CO”一次重合闸操作。

分闸操作：断路器合闸后，拉动分闸手柄或给分闸线圈施加电压或当线路电流超过防涌流装置的设定值时过流线圈被驱动，均使分闸半轴转动，分闸拐臂解扣，传动杆在分闸弹簧的带动下使断路器分闸。

注：操动机构过流线圈为短时工作制，不能长时间通流。







高压ZW32真空断路器机械特性：



1 触头开距 mm 9±1

2 触头超行程 mm 2±0.5

3 分闸速度 m/s 1.2±0.2

4 合闸速度 m/s 0.8±0.2

5 触头合闸弹跳时间 ms ≤2

6 相间中国距离 mm 340±2

7 三相分合闸不同期性 ms ≤2

8 各相导电回路电阻 υΩ ≤80

9 带隔离开关各相导电回路电阻 υΩ ≤150

10 合闸时间 ms 30-60

11 分闸时间（分励脱扣） ms 20-40

12 储能电动机额定功率 W 40
